燒結機環冷機余熱發電鍋爐運行數據表

2021-12-27

1、余熱鍋爐燒結機機運行數據表

序號	項目	單位	備注
序號	項目	單位	實際值	備注
1	數量	臺	1
2	燒結機有效面積	m2	132
3	利用系數	t/m2.h	1.37
4	主機作業天數	d	330
5	燒結礦年產量	104t/a	143
6	混勻礦耗量	kg/t礦	914
7	生石灰耗量	kg/t礦	72
8	焦粉耗量	kg/t礦	46
9	燒結機機速	m/min	1.8
10	燒結料層厚度	mm	650
11	高爐煤氣耗量	Nm3/h	6500~7000
12	高爐煤氣熱值	kJ/Nm3	3500~4000
13	主抽風機風量	m3/min	13500
14	主抽風機風壓	Pa	-15500
15	主抽風機功率	kW	5000
16	主抽風機實際運行電流	A	270	10kV 軸功率~

2、余熱鍋爐環冷機運行數據表：

序號	項目	單位	備注
序號	項目	單位	設計值	備注
1	數量	臺	1
2	冷卻面積	m2	170
3	環冷機入口礦料溫度	℃	350~400
4	環冷機礦料處理量（燒結餅產量）	t/h	320~450
5	環冷風機臺數	臺	5
6	環冷風機功率	Kw	132
7	環冷風機運行	臺	4~5
8	環冷風機運行電流	A	165	10kV 軸功率~
9	環冷風機設計風壓	Pa	3600
10	環冷風機設計風量	Nm3/h	96000
11	環冷機料層厚度	mm	1400
12	熱風燒結情況		無
13	一段煙罩內溫度	℃	120
14	二段煙罩內溫度	℃	65

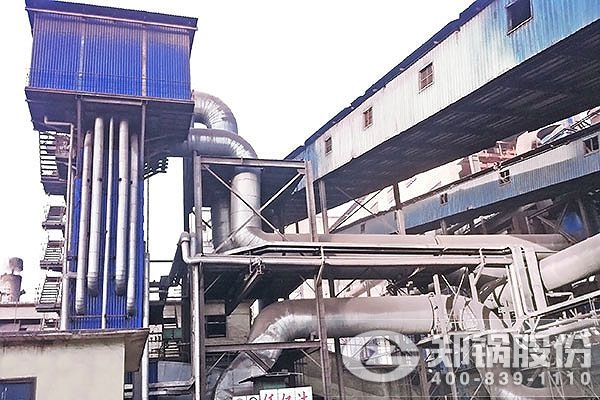

昆明鋼鐵燒結冷卻機余熱鍋爐項目

項目地址：云南昆明
購買設備：燒結機余熱回收鍋爐
應用領域：冶煉廠
介質分類：蒸汽鍋爐

昆鋼兩臺130M2燒結機低溫(300℃～400℃)煙氣余熱，過去僅少量用于生產蒸汽供生活及生產使用，余熱利用率不足25%，大部分被排放。昆鋼與北京某科技有限公司、鄭鍋股份等單位通過產學研合作，共同實施“5MW燒結機低溫余熱回收發電利用技術研究與示范”項目，應用高效熱管換熱技術、漏風治理技術、熱水閃蒸技術、雙壓汽水發生系統、蒸汽蓄熱技術等5項高效回收余熱技術，將燒結機煙氣余熱鍋爐用于發電，于2008年建成一座5MW低溫余熱發電站并投入運行，年發電量3688萬度，折合標煤12908噸，年節約電費2028萬元，余熱利用率達70%以上，處于國內領先水平，實現了燒結煙氣余熱的有效利用。

目前該技術已在昆鋼本部、紅鋼、玉鋼得到推廣應用，建成了4套燒結余熱發電裝置，總裝機容量達20MW，已全部順利投產。
